产品说明：
概述
NHR1100系列简易测量显示控制仪采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。
单路输入，双屏LED数码显示。
具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3%。
热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
具备上下限报警功能，带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485串行接口，采用标准MODBUS RTU通讯协议。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。

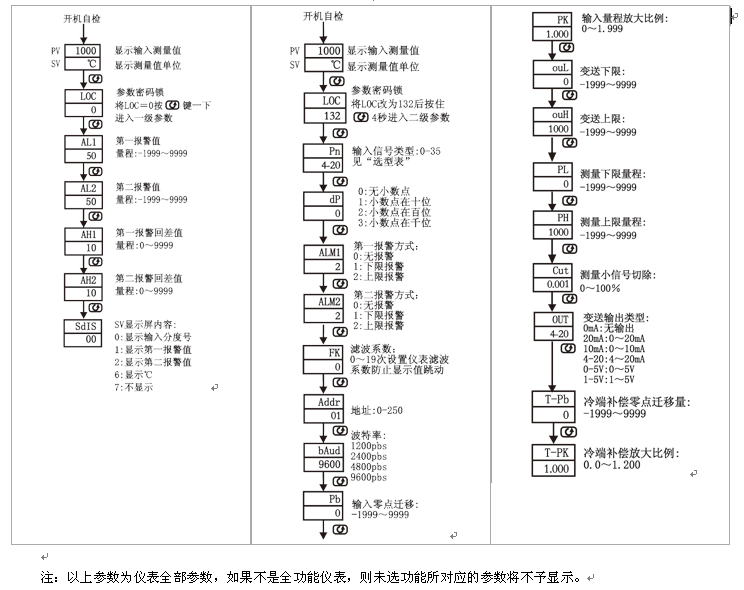

参数设定密码锁定，参数设置断电永久保存。 参数功能：

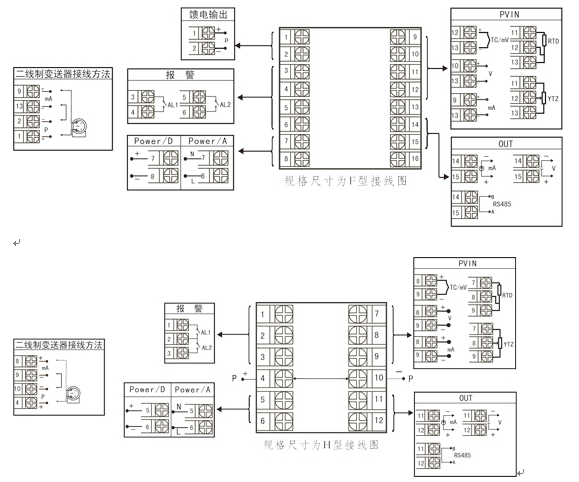

仪表接线图
★ 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485通讯功能和变送输出功能在同一组OUT接线端子上，只能选择一种 仪表选型： | ①规格尺寸 | ②输入分度号 | | 代码 | 宽*高*深 | 代码 | 分度号（测量范围） | A
B
C
D
E
F
H | 160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
48*48*110mm（方式） | 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55 | 热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～500Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
内部保留
内部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
内部保留
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换 | | ③输出（OUT） | | 代码 | 输出类型（负载电阻RL） | X
0
1
2
3
4
D1 | 无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2Ω)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
RS-485通迅接口（Modbus） | | ④报警（继电器触点输出） | | 代码 | 报警限数 | X
1
2 | 无输出
1限报警
2限报警 | | ⑤馈电输出 | | 代码 | 馈电输出（输出电压） | X
P | 无输出
馈电输出
如“P（24）”表示馈电输出24V。 | | ⑥供电电源 | | 代码 | 电压范围 | A
D | AC/DC100～240V（AC/50-60Hz）
DC 20～29V | | ⑦备注 | | 无备注可省略 | 备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、仪表进行信号切换时需要通过对壳体内部短路环进行设置，为了您的操作方便，请在订货时勿必注明输入信号类型。
3、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-1100A-02-0/2/P(24)-A
例2：NHR-1100C-27-0/X/X-D
|
